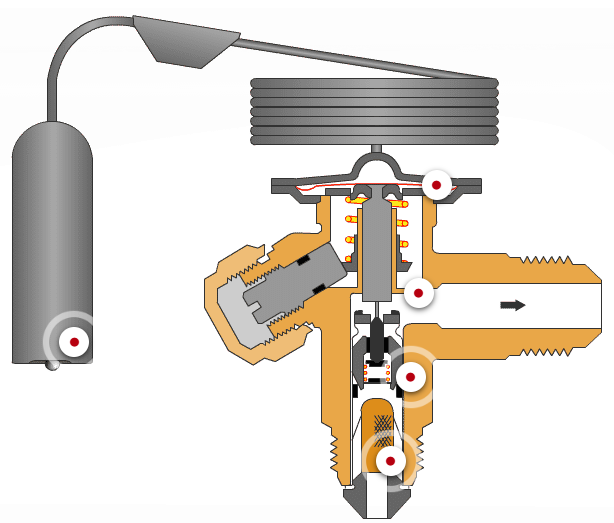

آموزش انتخاب شیر انبساط (اکسپنشن) دانفوس:

1-انتخاب شیرانبساط با استفاده از نرم افزار:

یکی از بهترین نرم افزارهای تجاری در صنعت تبرید نرم افزار Coolselector می‌باشد که علاوه بر امکان انتخاب تمام محصولات دانفوس امکانات ویژه‌ی دیگری در اختیار کاربران قرار می‌دهد:
1-امکان محاسبه بار سردخانه جهت انتخاب تجهیزات سردخانه
2-امکان سایزینگ خطوط ساکشن دیسشارژ و خط مایع سیکل تبرید
3-انتخاب رایزر

برای شروع با یک مثال واقعی شروع میکنیم.

برای یک سیستم بامشخصات زیر با مبرد R404A در نظر داریم یک شیرانبساط از سری T2/TE2 انتخاب کنیم:

-ظرفیت سرمایشی: 2.5 کیلووات
-دمای اواپراتور -8 درجه سانتی گراد
-سوپرهیت: 8 درجه سانتی گراد
-دمای کندانسور: 45 درجه سانتی گراد
-سابکول: 3 درجه سانتی گراد
-ظرفیت: 100 درصد
-افت فشار پخش کن: 1بار

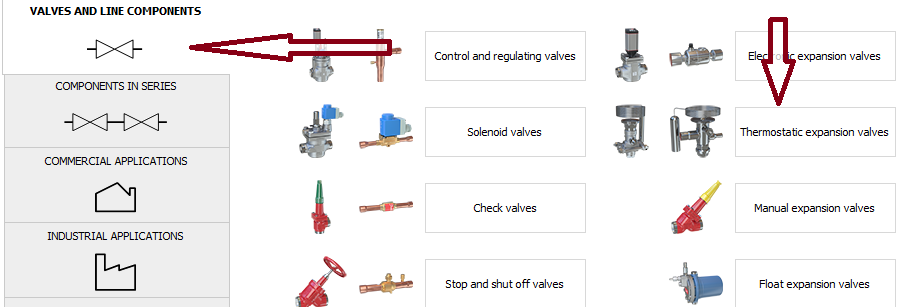

با ورود به نرم افزار طبق تصویر زیر ابتدا پنجره Valve and line components را انتخاب می‌کنیم سپس گزینه Thermostatic expansion valve را جهت انتخاب اکسپنشن ولو ترموستاتیک یا مکانیکی دانفوس را انتخاب میکنیم.

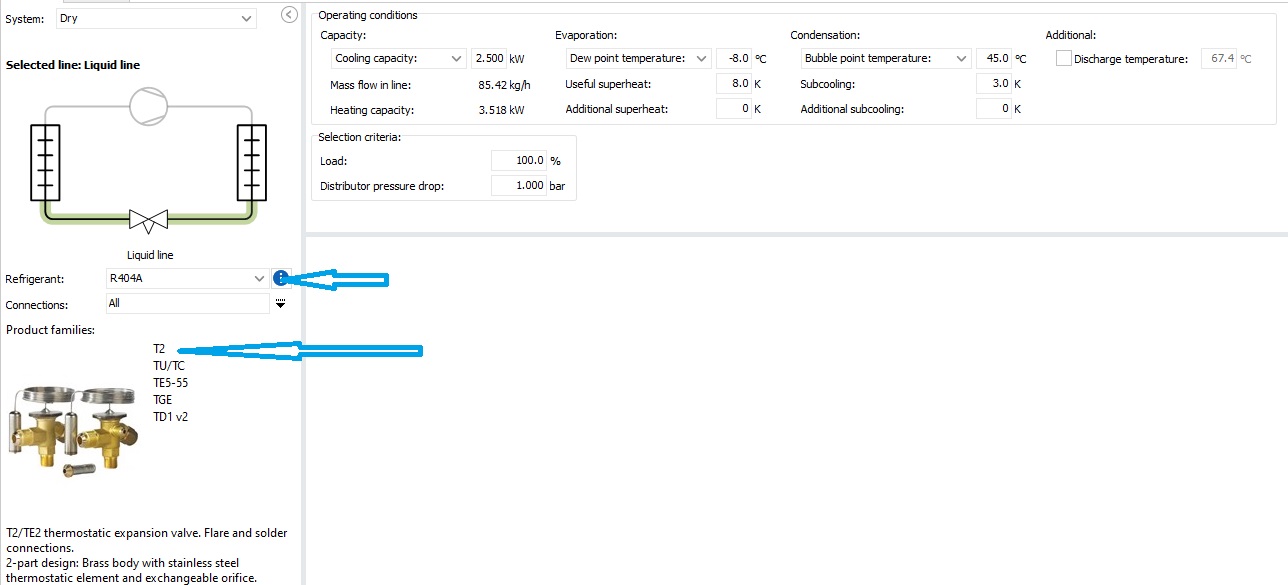

در مرحله بعد ما باید نوع مبرد و همچنین مدل اکسپنشنی رو که میخوایم استفاده کنیم انتخاب می‌کنیم.

که طبق تصویر با توجه به مسئله‌ای که مطرح کردیم نوع مبرد R404A بود و اینکه ما میدونیم میخوایم از اکسپنشن های سری T2 دانفوس استفاده کنیم.
بعد از انتخاب این دو مورد مقادیر را طبق صورت مسئله یا سیکل تبریدی که طراحی کردیم وارد میکنیم.که ما ظرفیت برودتی، مقدار سوپرهیت، سابکول، افت فشار را به نرم افزار وارد کردیم.

بعد از وارد کردن مقادیر و انتخاب نوع مبرد و سری شیر انبساط نرم افزار چند تا پیشنهاد به ما میده:

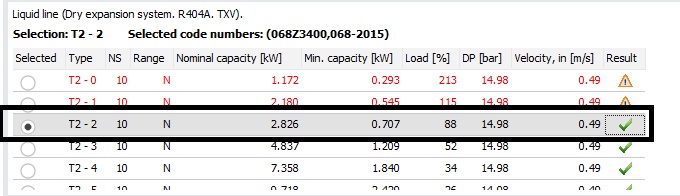

شیر پیشنهادی نرم افزار T2 با سوزن شماره 2 است.

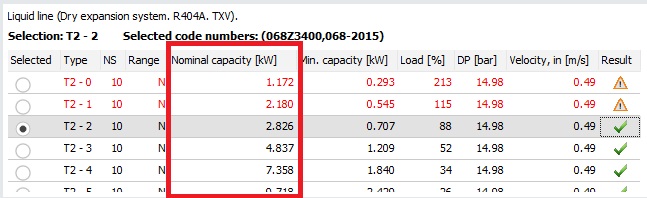

شیر پیشنهادی طبق تصویر زیر دارای ظرفیت نامی 2.826 کیلووات است.

-ما باید بررسی کنیم اگر که دمای محیط که به دنبال اون دمای کندانسور کاهش پیدا میکنه دچار افت بشه و به 20 درجه سانتی گراد برسه آیا این شیر انبساط با این سوزن کار می‌کند یا خیر؟

انتخاب شیر انبساط دانفوس بدنه 2 یا T2 با استفاده از کاتالوگ:

در ابتدا، به معرفی چند ویژگی اصلی شیرهای انبساط مدل T2 دانفوس می‌پردازیم.

1-پوشش رنج دمایی از 40- تا 10+ سانتی‌گراد
2-رنج ظرفیتی 1/5 تن تبرید تا تقریبا 6 تن تبرید (بسته به نوع مبرد)
3-شیر متشکل از دو قسمت سوزن و بدنه
4-امکان استفاده از نوع اتصال جوشی و Flare

خب بریم سراغ مراحل انتخاب شیر انبساط:

1-انتخاب بدنه شیرانبساط:

با استفاده از این جدول می‌توانید پارت نامبر بدنه شیر انبساط دانفوس مورد نیاز خود را انتخاب کنید. با توجه به طراحی سیکل تبرید، نوع مبرد و نحوه عملکرد شیر (با اکولایزر داخلی یا خارجی) مشخص می‌شود و بر اساس آن، بدنه مناسب شیر انبساط انتخاب می‌گردد.

تمام شیرهای فوق دارای اتصالات ورود و خروج 3/8 اینچ × ½ اینچ هستند و برای دمای اواپراتور 40- درجه سانتی‌گراد تا 10+ درجه سانتی‌گراد طراحی شده‌اند. برای اطلاع از سایر تغییرات، لطفاً با ما تماس بگیرید.

2-انتخاب سوزن شیرانبساط یا اکسپنشن:

-  ظرفیت شیرهای T2/TE2 بر اساس سوزن نصب شده تعیین می‌شود. برای انتخاب اندازه صحیح، از یکی از دو روش زیر استفاده کنید:

الف. ویژگی‌های سیستم:

سوزن را با استفاده از مبرد، دمای اواپراتور و ظرفیت سیستم مناسب انتخاب کنید.

ب. ظرفیت اسمی شیر نصب شده:

از ظرفیت اسمی شیر نصب شده اولیه استفاده کنید و آن را با ظرفیت اسمی در نمودار (ستون سوم از سمت چپ) مطابقت دهید.

جدول اکسپنشن T2 و TE2:
در جدول زیر ظرفیت سوزن های مختلف اکسپنشن بدنه 2 دانفوس در دمای اواپراتورهای مختلف در دمای کندانسور 35 درجه سانتی‌گراد برای مبرد R22 و R407c به تن تبرید آورده شده است.

جدول اکسپنشن TS2 و TES2:

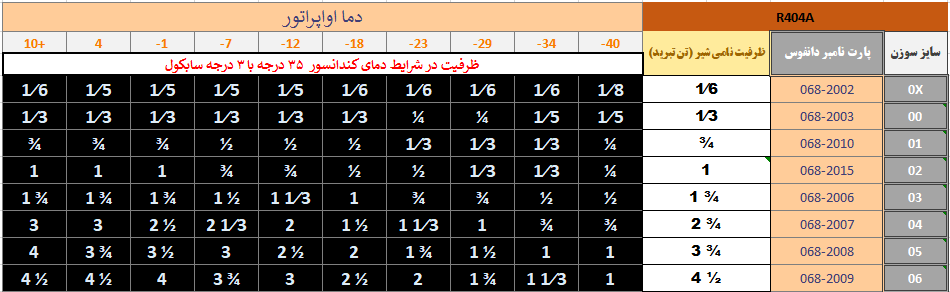

در جدول زیر ظرفیت سوزن های مختلف اکسپنشن بدنه 2 دانفوس در دمای اواپراتورهای مختلف در دمای کندانسور 35 درجه سانتی‌گراد برای مبرد R404A به تن تبرید آورده شده است.

مراحل کلی انتخاب و نصب شیر انبساط:

انتخاب بدنه شیر:

انتخاب بدنه شیر انبساط بر اساس نوع مبرد
و نیاز به اکولایزر داخلی یا خارجی با استفاده از حدول بالا در قسمت انتخاب بدنه شیر انبساط.

انتخاب سوزن:

ظرفیت شیرهای T2/TE2 بر اساس سوزن شیر نصب شده تعیین می‌شود. برای انتخاب سوزن با اندازه صحیح،
از یکی از دو روش بخش «انتخاب سوزن شیر انبساط یا اکسپنشن» در صفحه قبل استفاده کنید.

اسمبل شیر انبساط و نصب بر روی سیکل:

1-سوزن را به داخل بدنه شیر بلغزانید و با استفاده از مهره خط مایع محکم کنید.

2-مجموعه ورودی یا پخش کن اواپراتور را به مهره خروجی شیر انبساط وصل کنید.

3-مهره ها را سفت کنید:
ترک مهره ورودی 26–33 ft.-lbs
ترک مهره خروجی 37–52 ft.-lbs

4-بالب را با تسمه بالب محصور شده به خط مکش محکم کنید. بالب باید بین ساعت ۱:۰۰ تا ۴:۰۰ یا ۸:۰۰ تا ۱۱:۰۰ روی لوله قرار گیرد و تسمه باید به اندازه کافی محکم باشد که هیچ حرکتی برای بالب امکان پذیر نباشد.

5-نوار عایق شامل پوشش، از یک اینچ قبل از بالب شروع می‌شود و هر پوشش را با هم همپوشانی می‌دهد و در انتهای دیگر، یک اینچ فراتر از بالب قرار می‌گیرد.

تنظیم سوپرهیت:

1-کپ برنجی را بردارید (باز کنید).

2-تنظیمات سوپرهیت را با ¼ چرخش در هر نوبت انجام دهید.

-چرخاندن در جهت عقربه‌های ساعت، سوپرهیت را افزایش می‌دهد.

-چرخاندن در خلاف جهت عقربه‌های ساعت، سوپرهیت را کاهش می‌دهد.

3-مجددا کپ را ببندید.
