عملکردها و امکانات پیشرفته µChiller

کنترل دمای پیشرفته

• PID هنگام استارت

• PID هنگام کارکرد

• جبران‌سازی نقطه تنظیم بر اساس دمای محیط

مدیریت کمپرسور

• چرخش کمپرسورها به‌صورت FIFO یا زمان‌بندی‌شده

• مدیریت حرفه‌ای کمپرسورهای اسکرال

• جلوگیری از شرایط خطرناک مانند داغی بیش از حد یا فشار غیرمجاز

• کنترل کامل محدوده کاری کمپرسورهای BLDC

مدیریت روغن کمپرسورهای BLDC

• برگشت روغن در بارِ جزئی

• برابر‌سازی روغن در سیستم‌های تاندم

عملیات ویژه جهت جلوگیری از ناپایداری مدار

• Forced Rotation برای حفظ پایداری سیستم

• راه‌اندازی سریع چیلر برای رسیدن فوری به شرایط پایدار

کنترل کندانسور (هواخنک و آب‌خنک)

• کنترل فن‌های جداگانه یا مشترک

• فن On/Off یا مدولار

• کنترل دمای کندانسینگ

• محافظت ضدگیرپاژ فن‌ها در شرایط آب و هوایی سخت

سیستم یخ‌زدایی (Defrost)

• یخ‌زدایی هم‌زمان، جداگانه یا مستقل

• عملکرد اسلایدینگ دیفراست با توجه به دمای محیط

• یخ‌زدایی فقط در صورت فعال بودن فن‌ها

سیستم‌های محافظتی

• محافظت از کمپرسورهای اسکرال

• محافظت کامل محدوده BLDC Envelope

• جلوگیری از یخ‌زدگی اواپراتور

• مدیریت حرفه‌ای هشدارها با Log تا ۲۰ تاریخچه

---

اتصالات و شبکه

کنترلر µChiller دارای پورت ارتباطی:

• RS485

• سرعت تا 115200

• قابل‌تنظیم در Parity و Stop Bits

است و برای اتصال به BMS و سیستم‌های مانیتورینگ صنعتی کاملاً مناسب است.

---

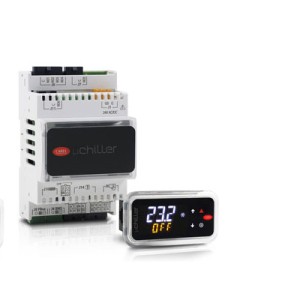

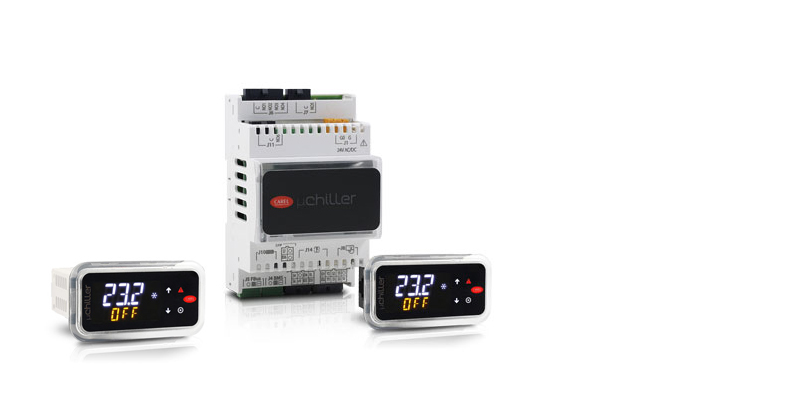

مدل‌های مختلف میکروچیلر کرل (µChiller Models)





نسخه‌های پنلی (Panel Mounted)

• مدیریت کمپرسورهای On/Off

• دارای NFC یا NFC + Bluetooth

• درایور شیر انبساط EVD Evolution (از بیرون)

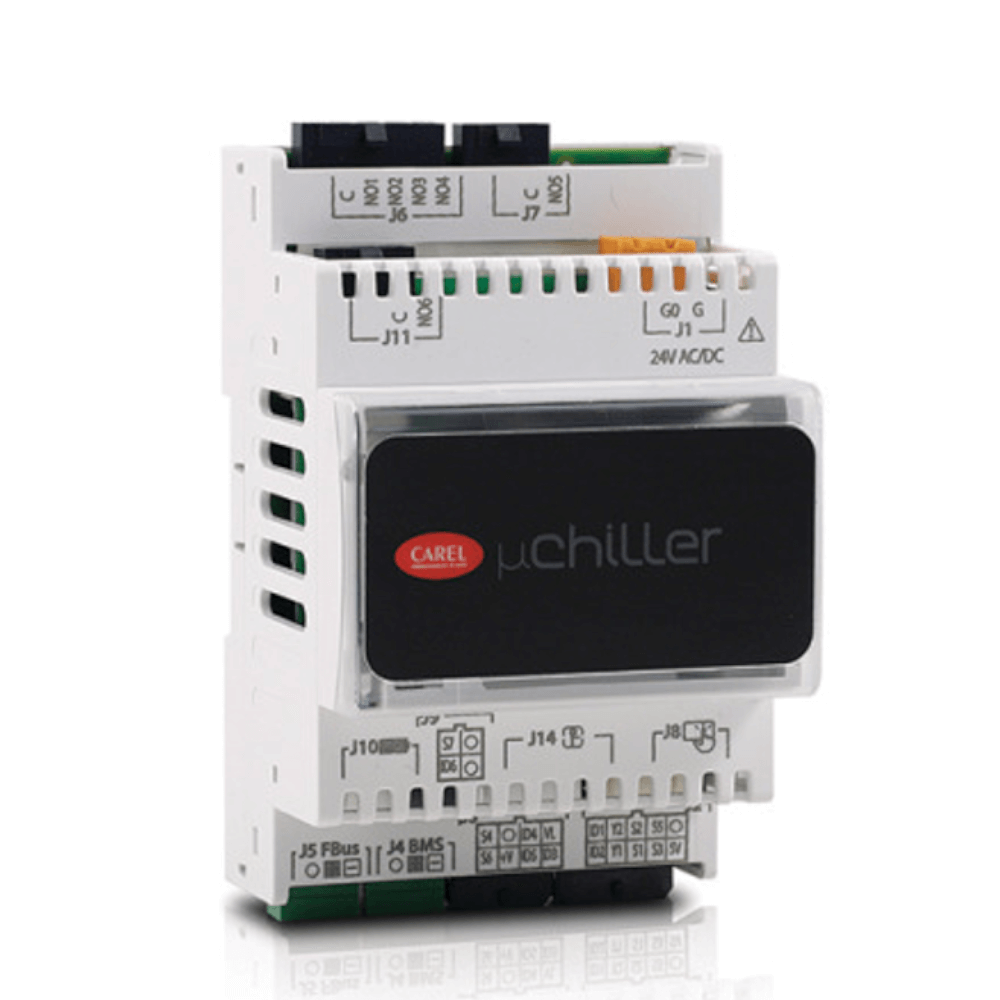

نسخه‌های نصب روی ریل (DIN Rail)

• مدل استاندارد On/Off

• مدل Enhanced با درایور داخلی ExV

• مدل High Efficiency با پشتیبانی کامل BLDC

کارت توسعه مدار دوم (2nd Circuit)

• برای افزودن مدار دوم تبرید

• پشتیبانی از شیر انبساط داخلی/بیرونی

---

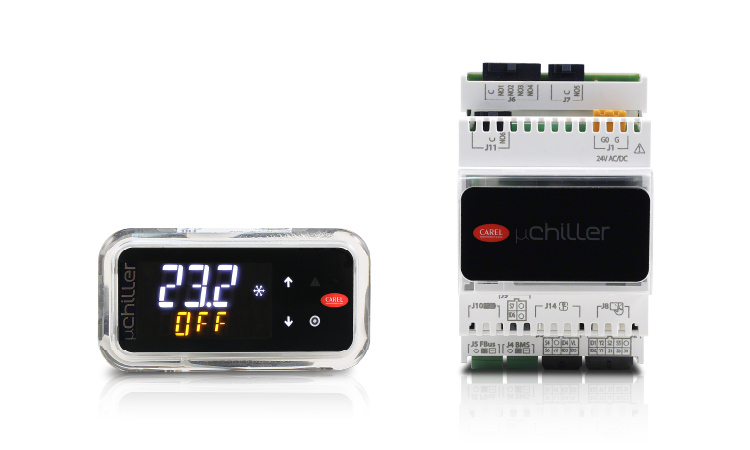

رابط کاربری و ترمینال µChiller

ترمینال‌های کاربری شامل:

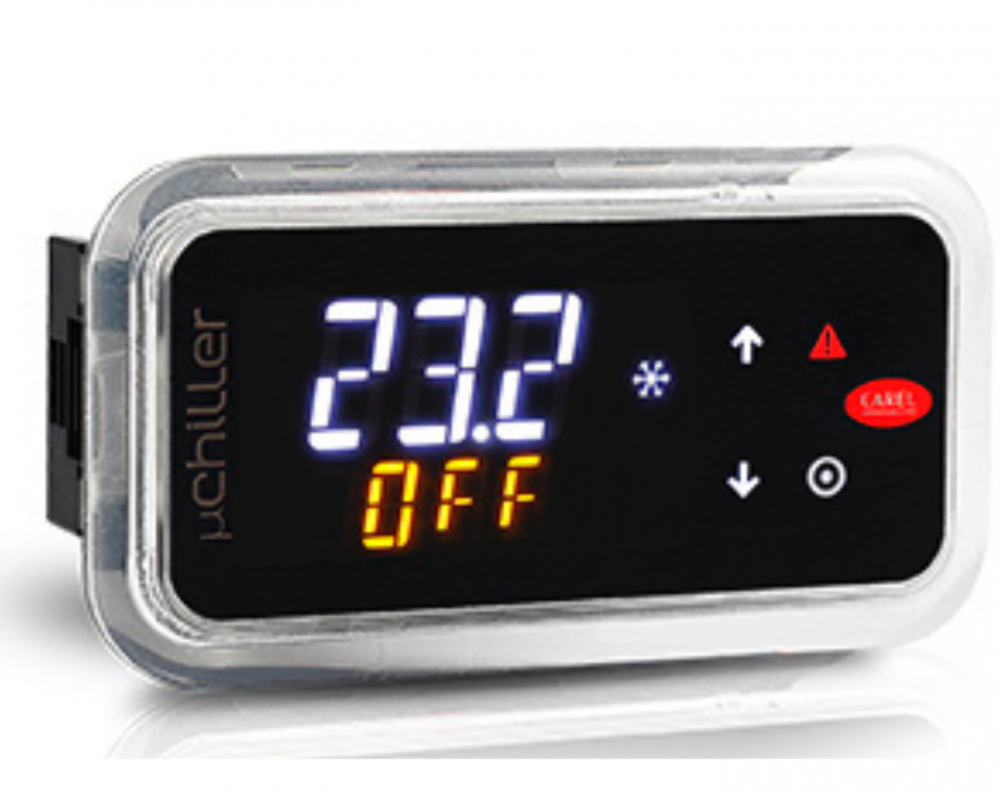

• نمایشگر LED دو ردیفه

• نسخه حرفه‌ای pGDx

• ارتباط NFC و Bluetooth (بسته به مدل)

این بخش امکان دسترسی سریع به حالت User و Service و برنامه‌ریزی کامل دستگاه را می‌دهد.

---

مزایای استفاده از µChiller کرل در پروژه‌ها

1. راندمان بالا

کنترل BLDC + ExV باعث کاهش مصرف انرژی و افزایش COP می‌شود.

2. افزایش عمر کمپرسور

به‌دلیل کنترل دقیق روغن، محافظت حرارتی و نظارت بر Envelope کمپرسور.

3. نصب و راه‌اندازی سریع

اپلیکیشن APPLICA با NFC و Bluetooth به تکنسین اجازه می‌دهد بدون باز کردن پنل تنظیمات را انجام دهد.

4. پشتیبانی از نسل جدید مبردها

سازگار با سیستم‌های Low-GWP و سازگار با محیط زیست.

5. مناسب OEM‌ها و تعمیرکاران

قابل استفاده برای تولیدکنندگان چیلر و همچنین جایگزینی مدل‌های قدیمی در پروژه‌های تعمیراتی.

---

کاربردهای میکروچیلر کرل

• چیلرهای آب‌خنک

• روفتاپ پکیج  هواخنک

• روفتاپ پکیج  آب‌خنک

• هیت‌پمپ‌ها

• کندانسینگ یونیت‌ها

• سیستم‌های صنعتی و تجاری

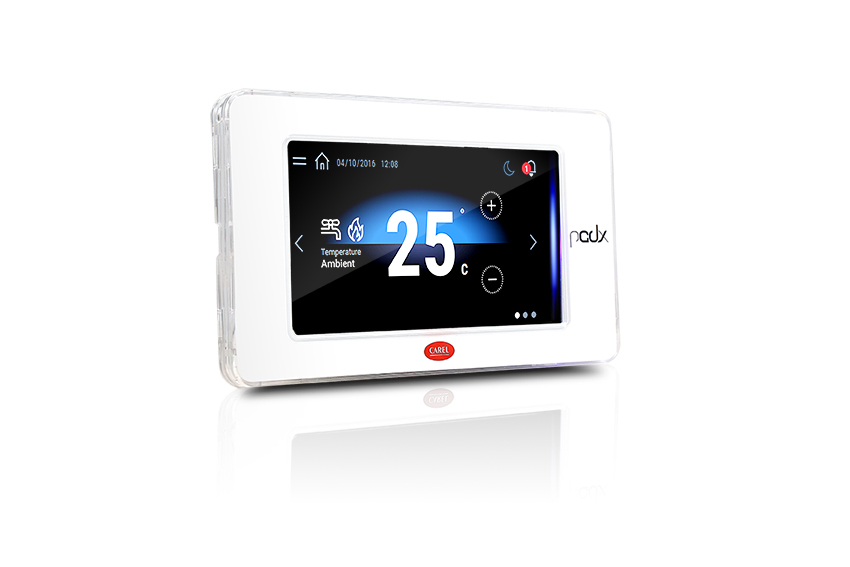

نمایشگر pGDx Touch:

نمایشگر pGDx Touch یکی از پیشرفته‌ترین و زیباترین رابط‌های کاربری شرکت Carel است که برای کنترلرهای چیلر، از جمله سری µChiller طراحی شده و تجربه‌ای مدرن، ساده و کاملاً کاربرپسند را ارائه می‌دهد.

این نمایشگر با صفحه‌لمسی ۴.۳ اینچی و کیفیت نمایش 65K رنگ، امکان نمایش تصاویر باکیفیت، منوهای گرافیکی پیشرفته و رابط کاربری بسیار جذاب را فراهم می‌کند. فناوری الکترونیکی جدید به‌کار رفته در این سری باعث شده عملکردی سریع، روان و مطمئن داشته باشد و فرآیند کنترل دستگاه را برای کاربر بسیار ساده‌تر کند.

---

ویژگی‌های اصلی و مزایای pGDx Touch

✓ صفحه‌نمایش لمسی 4.3 اینچ

صفحه‌نمایش لمسی، باعث تعامل مستقیم و سریع کاربر با منوها و تنظیمات می‌شود.
تکنسین یا اپراتور بدون نیاز به کلیدهای فیزیکی می‌تواند:

• بین صفحات حرکت کند

• تنظیمات را تغییر دهد

• نمودارها و اطلاعات چیلر را مشاهده کند

• خطاها و آلارم‌ها را بررسی و ریست کند

این موضوع سرعت کار را چند برابر افزایش می‌دهد.

✓ کیفیت تصویر بالا (65K رنگ)

رنگ‌های واقعی و عمق تصویر بالا باعث می‌شود نمودارها، آیکن‌ها، وضعیت مدارهای تبرید، و اطلاعات عملکردی چیلر با وضوح عالی نمایش داده شوند.

✓ طراحی مدرن و زیبا

pGDx یک رابط حرفه‌ای و مناسب پروژه‌های صنعتی، چیلرهای تجاری، هتل‌ها، بیمارستان‌ها و پروژه‌های لوکس است.
ظاهر جذاب این ترمینال، ارزش محصول نهایی (چیلر یا هیت‌پمپ) را بالاتر می‌برد.

✓ عملکرد ساده و کاملاً شهودی

رابط کاربری بر پایه گرافیک و آیکن طراحی شده و اپراتور بدون نیاز به آموزش‌های پیچیده می‌تواند:

• پارامترها را تنظیم کند

• وضعیت عملکرد چیلر را ببیند

• مدارها و کمپرسورها را تحت نظر بگیرد

---

نکته مهم: هماهنگی نسخه نرم‌افزار (Firmware)

برای اینکه نمایشگر pGDx به‌درستی با کنترلر µChiller کار کند، باید نسخه نرم‌افزار هر دو دستگاه (FW) هماهنگ و یکسان باشد.
بسته‌های به‌روزرسانی از طریق پلتفرم KSA بخش “uChiller / pGDx Application” قابل دریافت هستند.
نام بسته آپدیت نیز نسخه مناسب را مشخص می‌کند.

---

مدل‌های موجود pGDx

*🔸 مدل PGR04**B

• پورت RS485

• ورودی برق 24Vdc

• قابلیت اتصال کیپد (Keypad) اختیاری

*🔸 مدل PGR04**C

• RS485 اپتوایزوله

• ورودی برق 24Vdc

• پورت Ethernet برای اتصال شبکه

• ورودی کیپد اختیاری

این مدل برای پروژه‌هایی که نیاز به ارتباط شبکه، مانیتورینگ یا اتصال به سیستم BMS دارند بسیار ایده‌آل است.

---

کاربرد pGDx در µChiller

افزودن نمایشگر pGDx به سیستم µChiller مزایای زیر را ایجاد می‌کند:

• نمایش گرافیکی وضعیت چیلر (مدار ۱ و ۲)

• مشاهده عملکرد کمپرسورهای On/Off یا BLDC

• کنترل دقیق شیر انبساط الکترونیکی (ExV)

• مشاهده پارامترهای PID، دماها، فشارها

• بررسی و مدیریت آلارم‌ها

• پیکربندی راحت و سریع پارامترها

به همین دلیل، بسیاری از سازندگان چیلر از pGDx به عنوان نمایشگر اصلی دستگاه استفاده می‌کنند.

---

مزایای کلیدی pGDx برای تکنسین‌ها و اپراتورها

• نصب و تنظیم سریع

• ظاهر حرفه‌ای و مناسب برندینگ دستگاه

• نمایش اطلاعات به‌صورت گرافیکی

• ناوبری ساده با لمس

• پشتیبانی از شبکه (در مدل C)

• کاهش خطای انسانی به علت سادگی استفاده

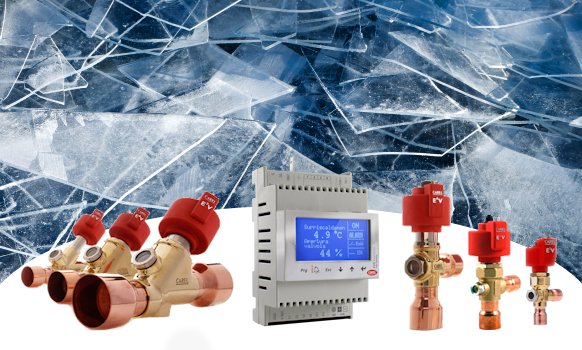

درایور شیر انبساط الکترونیکی EVD Evolution / Twin

EVD Evolution و EVD Evolution Twin یکی از مهم‌ترین ماژول‌ها و تجهیزات جانبی قابل استفاده همراه با کنترلرهای µChiller کرل هستند که برای کنترل دقیق شیر انبساط الکترونیکی (Electronic Expansion Valve – ExV) در سیستم‌های تبرید و چیلر به‌کار می‌روند.

این درایورها نقش حیاتی در تنظیم سوپرهیت، کنترل ظرفیت تبخیر و افزایش راندمان انرژی سیستم دارند و به‌صورت خارجی به µChiller متصل می‌شوند؛ هرچند در مدل‌های Enhanced و High Efficiency، کنترلر µChiller درایور داخلی برای شیرهای Unipolar دارد.یعنی در صورت استفاده از میکرو چیلر سری Enhanced و High Efficiency شما نیاز به سوپرهیت کنترلر ندارید.

---

EVD Evolution چیست؟

EVD Evolution یک درایور حرفه‌ای است که امکان کنترل بسیار دقیق شیرهای انبساط الکترونیکی در مدار تبرید را فراهم می‌کند. این سری به‌صورت کامل با پروتکل RS485/Modbus کار می‌کند و با انواع شیرهای الکترونیکی unipolar و bipolar سازگار است.

---

نقش EVD Evolution در سیستم µChiller

کنترلرهای µChiller از دو نوع شیر الکترونیکی پشتیبانی می‌کنند:

1) شیرهای Unipolar (مدل‌های کوچک‌تر – تا حدود 90 الی 100 کیلووات سرمایش)

• در مدل‌های µChiller Enhanced و High Efficiency

• درایور به‌صورت داخلی داخل کنترلر قرار دارد

• مناسب سیستم‌هایی با ظرفیت متوسط

2) شیرهای Bipolar (ظرفیت‌های بالا)

• برای ظرفیت‌های بالاتر از 90–100kW

• نیازمند درایور خارجی EVD Evolution یا EVD Evolution Twin

• امکان کنترل دقیق‌تر در چیلرهای صنعتی، هیت‌پمپ‌های بزرگ و مدارهای با ظرفیت بالا

پس:
اگر پروژه ظرفیت بالا دارد یا شیر انبساط Bipolar استفاده شده → EVD Evolution باید به µChiller اضافه شود.

---

ویژگی‌های کلیدی EVD Evolution / Twin

✓ کنترل دقیق سوپرهیت

درایور با سرعت بالا سیگنال‌ها را پردازش کرده و پوزیشن شیر را با دقت بالا تنظیم می‌کند، و باعث:

• راندمان انرژی بهتر

• عملکرد پایدار

• کاهش استهلاک کمپرسور

می‌شود.

✓ سازگار با RS485 / Modbus

ارتباط سریع، پایدار و مناسب ادغام در سیستم‌های BMS.

✓ نسخه Twin

نسخه Twin امکان کنترل دو شیر را فراهم می‌کند و برای مدارهایی با ظرفیت بالا یا سیستم‌های دو مداره مناسب است.

✓ سازگاری با شیرهای Carel و Universal

درایورها در دو نسخه قابل انتخاب هستند:

• نسخه Universal (برای برندهای مختلف)

• نسخه Carel Valve (بهینه‌سازی‌شده برای شیرهای E2V / E3V / E5V و …)

---

مدل‌های موجود EVD Evolution

🔹 EVD0000T20

• مدل Universal

• ارتباط RS485/Modbus

• مناسب بیشتر پروژه‌ها

🔹 EVD0000T21

• همان مدل T20

• بسته‌بندی چندتایی (۱۰ عدد) جهت مصرف تولیدکنندگان (OEM)

🔹 EVD0000T50

• نسخه بهینه‌شده مخصوص شیرهای Carel

• RS485/Modbus

• دقت بالاتر، سازگاری کامل با E2V و E3V

🔹 EVD0000T51

• بسته ۱۰ عددی مدل T50

• مخصوص تولیدکنندگان چیلر یا پروژه‌های بزرگ

---

مزایای استفاده از EVD Evolution در سیستم‌های سردخانه و چیلر

• کنترل بسیار دقیق ظرفیت

• بازده بالاتر در حالت Part-load

• کاهش مصرف انرژی

• بهبود COP سیستم

• محافظت بهتر از کمپرسور

• یکنواختی بیشتر دما و فشار کاری

• ایده‌آل برای چیلرهای صنعتی، هیت‌پمپ‌ها و سیستم‌های تجاری

---

برای چه پروژه‌هایی از این درایور استفاده می‌شود؟

• چیلرهای صنعتی و تجاری

• هیت‌پمپ‌های هواخنک / آب‌خنک

• سردخانه‌های ظرفیت بالا

• سیستم‌های تبرید دقیق (Precision Cooling)

• پروژه‌های OEM چیلر و VRF کوچک

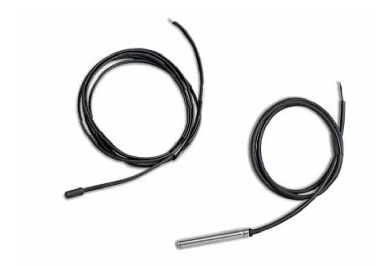

 سنسورهای دمای NTC در میکروچیلر:

سنسورهای دمای NTC در میکروچیلر یکی از اجزای کلیدی اندازه‌گیری و پایش دما در بخش‌های مختلف سیستم هستند. این سنسورها اطلاعات بسیار دقیقی را به کنترلر می‌دهند تا چیلر بتواند عملکردی پایدار، ایمن و بهینه داشته باشد.

کاربرد سنسورهای دما در میکروچیلر:

• اندازه‌گیری دمای مدار آب/مصرف‌کننده (User circuit)

• اندازه‌گیری دمای محیط بیرون یا منبع انرژی (Outdoor / source)

• مانیتورینگ دمای مدار تبرید (Evaporator & Condenser)

• اندازه‌گیری دمای تخلیه کمپرسور (Discharge)

• محافظت از کمپرسور در حالت پمپ‌هیت و BLDC

انواع سنسورهای CAREL ذکرشده:

1) NTC060HF01

• 10kΩ ±1%

• استاندارد IP67

• محدوده کاری: –50 تا +90°C

• نوع: Strap-on (بست‌شونده)

• کاربرد: لوله‌کشی مدار آب یا مبرد

2) NTC060HP00

• 10kΩ ±1%

• IP67

• محدوده: –50 تا +50°C

• تا 105°C در محیط هوا

• مناسب برای نقاط با تغییرات دمای سریع

3) NTC060HT00 (High Temp)

• 50kΩ ±1%

• IP67

• محدوده: –30 تا +100°C

• تا 150°C در محیط خشک

• بهترین گزینه برای:
  ✔ دمای تخلیه کمپرسور
  ✔ BLDC
  ✔ حالت Heat Pump

چرا استفاده از سنسور NTC در میکروچیلر مهم است؟

• دقت بالا در اندازه‌گیری

• پاسخ‌دهی سریع

• افزایش پایداری عملکرد کنترلر

• جلوگیری از آسیب‌های کمپرسور

• بهبود راندمان مصرف انرژی

• عملکرد بهتر EEV و الگوریتم‌های کنترلی

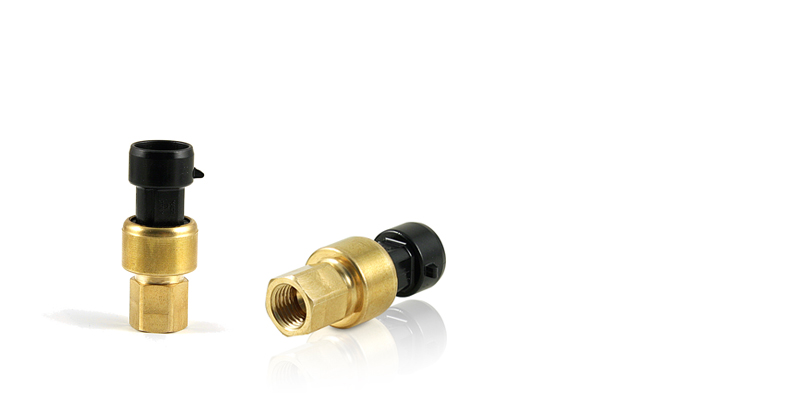

 سنسورهای فشار (Pressure Sensors) در میکروچیلر CAREL:

سنسورهای فشار در میکروچیلر یکی از حیاتی‌ترین تجهیزات اندازه‌گیری هستند که نقش کلیدی در کنترل و ایمنی مدار تبرید ایفا می‌کنند. این سنسورها فشار تبخیر (Evaporation / LP) و تقطیر (Condensation / HP) را اندازه‌گیری کرده و اطلاعات آن را به کنترلر مرکزی ارسال می‌کنند. کنترلر بر اساس این داده‌ها عملکرد سیستم، ظرفیت تبرید، حفاظت‌ها و کنترل سوپرهیت را مدیریت می‌کند.

---

کاربردهای اصلی سنسورهای فشار

1) اندازه‌گیری فشار تبخیر (LP – Low Pressure)

این مقدار برای موارد زیر استفاده می‌شود:

• کنترل دقیق سوپرهیت (Superheat)
  جهت عملکرد صحیح شیر انبساط الکترونیکی (EEV)

• محافظت ضد یخ‌زدگی اواپراتور (Frost Protection)

• کنترل محدوده عملکرد سیستم (Operating Limits)
  جلوگیری از کمبود گاز یا فشار پایین غیرمجاز

2) اندازه‌گیری فشار تقطیر یا کندانور یا دیسشارژ (HP – High Pressure)

برای موارد زیر کاربرد دارد:

• کنترل ظرفیت و عملکرد کندانسور

• محافظت فشار بالا

• بهینه‌سازی راندمان انرژی در شرایط مختلف محیطی

---

انواع سنسورهای فشار CAREL

سنسورها در دو نوع 0–5V و 4–20mA تولید می‌شوند و برای انواع مبردهای R410A – R32 – R407C – R290 طراحی شده‌اند.

سنسورهای 0–5V

---

سنسورهای 4–20mA

---

کابل‌های اتصال سنسور فشار

---

مزایای سنسورهای فشار CAREL

• اندازه‌گیری بسیار دقیق

• سازگاری کامل با مبردهای جدید کم‌ـGWP

• پایداری بالا در شرایط صنعتی

• حفاظت کامل از کمپرسور و مدار تبرید

• ارتباط مستقیم و بدون نویز با کنترلر میکروچیلر

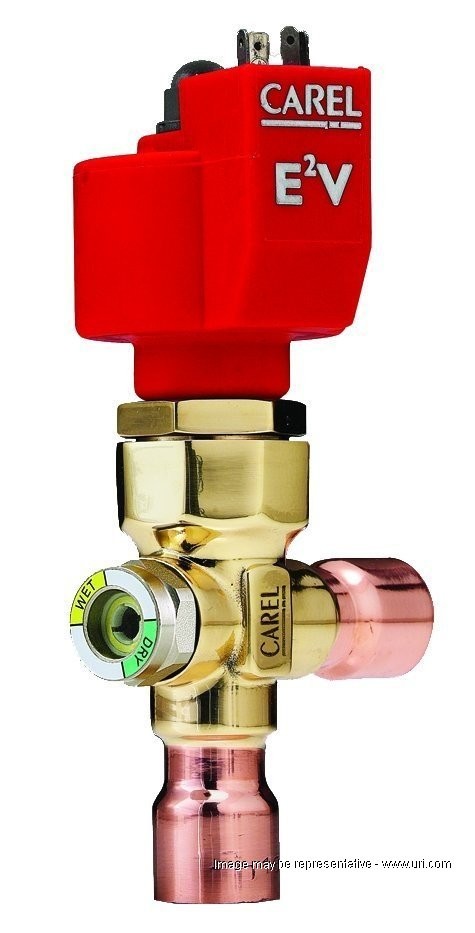

Unipolar Electronic Expansion Valve (E2V FSAC Series):

شیر انبساط الکترونیکی Unipolar سری E2V FSAC یکی از اجزای کلیدی سیستم‌های میکروچیلر CAREL است. این شیر با یک استاتور سازگار از سری E2VSTA03 کار می‌کند و توسط کنترلر µChiller به‌طور مستقیم مدیریت می‌شود.

ویژگی‌ها و مزایا

• کنترل دقیق جریان مبرد حتی در نرخ‌های جریان پایین

• سازگار با سیستم‌های Low-GWP و مدرن

• افزایش راندمان و کاهش مصرف انرژی

• حفاظت بهتر از کمپرسور و مدار تبرید

• نصب ساده و یکپارچه با کنترلر µChiller

شیر Unipolar E2V FSAC به کنترلر اجازه می‌دهد تا سوپرهیت و دبی مبرد را با دقت بالا تنظیم کند و باعث عملکرد بهینه و پایدار سیستم شود.

---

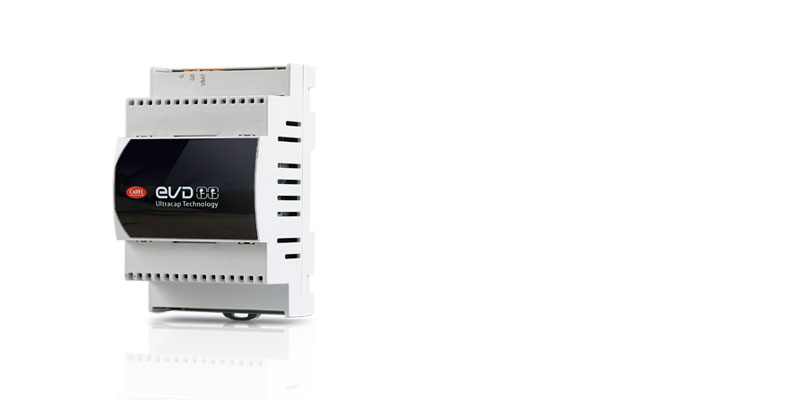

Ultracap Module (EVD0000UC0) – ماژول پشتیبان انرژی

ماژول Ultracap EVD0000UC0 یک افزونه اختیاری برای درایور EVD Evolution است که در مواقع قطع برق تضمین می‌کند شیرهای الکترونیکی به‌صورت ایمن بسته شوند.

ویژگی‌ها و مزایا

• تامین انرژی موقت برای یک درایور EVD Evolution (تک یا Twin)

• زمان کافی برای بستن شیرهای متصل در هنگام قطعی برق

• حذف نیاز به نصب شیر برقی (Solenoid Valve) یا کیت بکاپ کویل در مدار تبرید

• افزایش ایمنی سیستم و جلوگیری از برگشت مبرد یا فشار غیرمجاز

این ماژول به خصوص در سیستم‌های حساس یا چیلرهایی که در محیط‌های صنعتی یا بیمارستانی نصب می‌شوند، حیاتی است، زیرا از آسیب به کمپرسور یا تجهیزات جلوگیری می‌کند و بهره‌وری سیستم را حفظ می‌کند.

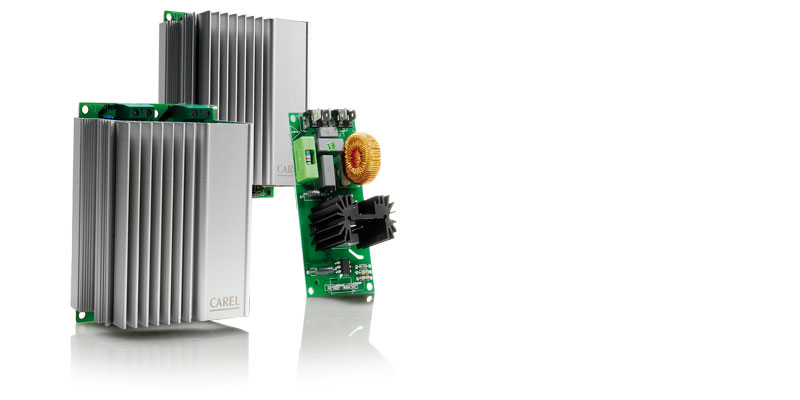

فن اسپید کنترل یا کنترل دور فن کندانسور:

Phase Control Speed Controllers – سری FCS / FCR

کنترلرهای دور فن سری FCS و FCR برای کنترل و بهینه‌سازی عملکرد فن‌های کندانسور طراحی شده‌اند و به‌طور مستقیم با کنترلرهای µChiller CAREL هماهنگ می‌شوند. این کنترلرها امکان تنظیم سرعت فن‌ها بر اساس نیاز سیستم، شرایط محیطی و دمای کندانسور را فراهم می‌کنند و به افزایش راندمان سیستم کمک می‌کنند.

---

ویژگی‌ها و مزایا

• کنترل دقیق سرعت فن‌ها برای بهبود راندمان سیستم و کاهش مصرف انرژی

• هماهنگی کامل با کنترلر µChiller

• سازگار با فن‌های تک‌فاز و سه‌فاز

• امکان کاهش صدا و لرزش فن‌ها با تنظیم نرم دور

• افزایش طول عمر فن‌ها و محافظت از کمپرسور

---

مدل‌های سری FCS (تک‌فاز 230VAC)

مدل‌های Linear خروجی خطی دارند که پاسخ سریع‌تر و دقیق‌تری برای تغییرات سرعت فن ارائه می‌دهند.

---

مدل‌های سری FCR (سه‌فاز 400V)

مدل‌های سه‌فاز مخصوص کاربردهای صنعتی و چیلرهای بزرگ هستند که نیاز به جریان و ولتاژ بالاتر دارند.

---

مزایای استفاده از Phase Control Speed Controllers در میکروچیلر

• بهینه‌سازی مصرف انرژی: تنظیم دقیق سرعت فن‌ها باعث کاهش مصرف برق کندانسور می‌شود.

• کاهش نویز و لرزش: فن‌ها با سرعت مورد نیاز کار می‌کنند، نه همیشه با حداکثر توان.

• کنترل انعطاف‌پذیر: قابلیت اتصال به کنترلر µChiller برای مدیریت خودکار بر اساس دما و فشار.

• افزایش عمر تجهیزات: کاهش استهلاک فن‌ها و جلوگیری از شرایط فشار بالا در مدار تبرید.
