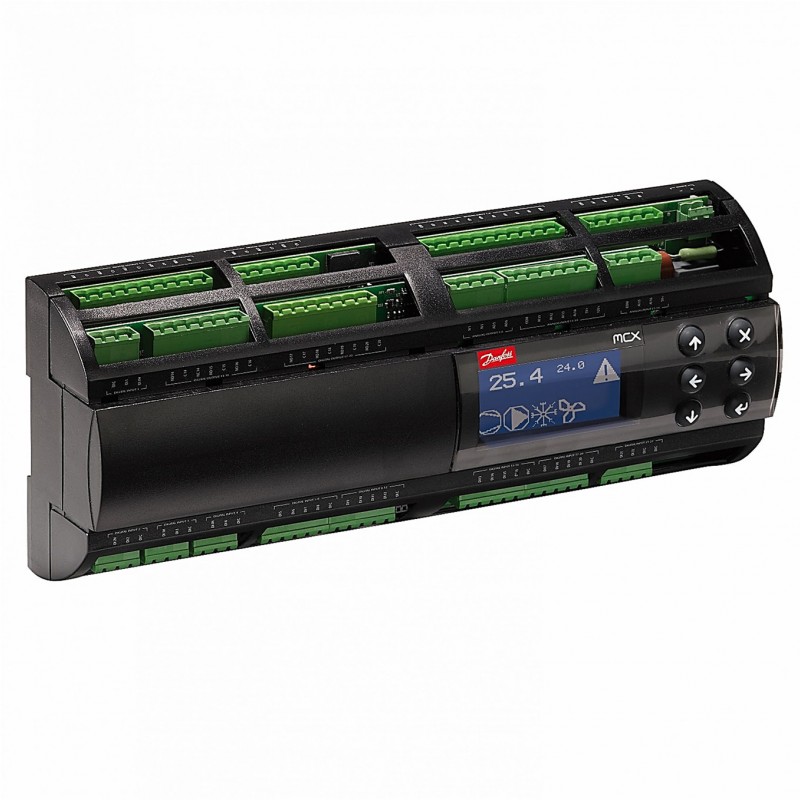

کنترلر دانفوس MCX152V

با توجه به پیشرفت روزافزون تجهیزات تهویه مطبوع و نیاز به یک کنترلر هوشمند جهت مدیریت این تجهیزات،شرکت دانفوس سری MCX کنترلر های خود را معرفی کر است این کنترلرها به شما امکان می‌دهند طیف وسیعی از سیستم‌ها مانند چیلرها، روفتاپ پکیج‌ها و سردخانه‌ها را هوشمندانه مدیریت کنید.

معرفی مدل های مختلف سری دانفوس MCX:

1. MCX06C
2. MCX06D
3. MCX061V
4. MCX08M2
5. MCX15B
6. MCX152V
7. MCX20B

نام‌گذاری این مدل‌ها براساس تعداد خروجی‌های دیجیتال آن‌ها است. برای مثال، مدل MCX08M2 دارای 8 خروجی دیجیتال می‌باشد. این سری از کنترلرها در دو نسخه 24 ولت و 220 ولت موجود است.

ویژگی‌ها و امکانات سری MCX:

کنترلرهای MCX شرکت دانفوس به شما این امکان را می‌دهند تا سیستم‌های تهویه مطبوع و تبرید را به صورت هوشمند کنترل کنید. از جمله امکانات آن‌ها می‌توان به موارد زیر اشاره کرد:

• • معماری سخت‌افزاری پیشرفته: امکان استفاده به‌صورت مستقل یا شبکه‌شده با دیگر کنترلرها
  • قابلیت برنامه‌ریزی با نرم‌افزار MCX Shape شرکت دانفوس یا برنامه‌نویسی به زبان C++
  • اتصال به شبکه داخلی: شامل CANbus برای تبادل اطلاعات و MODbus RS485 برای اتصال به سیستم BMS ساختمان

  • معرفی کنترلر قابل برنامه ریزی 15 رله دانفوس 152V:

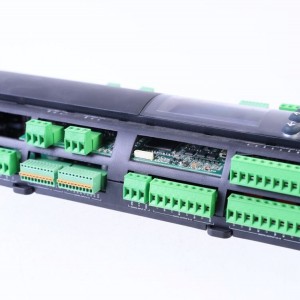

    MCX152V شرکت دانفوس یکی از قدرتمندترین کنترلرهای سری MCX دانفوس است که با تعداد ورودی و خروجی‌های بالا، همچنین قابلیت مدیریت دو شیر انبساط (اکسپنشن)، به یک انتخاب برتر برای سیستم‌های پیشرفته تبدیل شده است. این کنترلر در نسخه‌های صفحه‌دار و بدون صفحه، با برق 110 یا 220 ولت AC یا 24 ولت AC عرضه می‌شود.

    ویژگی‌های کنترلر MCX152V:



    • قابلیت برنامه‌ریزی پیشرفته
    • اتصال به شبکه CANbus برای انتقال داده‌ها و مدیریت از راه دور
    • دو پورت سریال RS485 برای اتصال به شبکه‌های داخلی
    • پشتیبانی از اتصال اترنت و وب‌سرور برای دسترسی به داده‌ها از راه دور
    • اسلات کارت حافظه SD برای ذخیره داده‌ها، نمودارها، و آپدیت نرم‌افزار
    • توانایی کنترل دو شیر انبساط از نوع Bipolar و Unipolar
    • ورودی‌ها: 14 ورودی آنالوگ، 18 ورودی دیجیتال
    • خروجی‌ها: 6 خروجی آنالوگ، 15 خروجی دیجیتال
    • درگاه‌های ارتباطی متعدد: پشتیبانی از پروتکل‌هایی مانند Bacnet، LonWorks، WEB و …



    وایرینگ پیشنهادی کنترلر دانفوس mcx152v:



    وایرینگ ترمینال‌های قسمت بالایی کنترلر دانفوس MCX152V:







    وایرینگ ترمینال‌های قسمت پایین کنترلر دانفوس MCX152V:



    در این بخش، نمودار سیم‌کشی کنترلر دانفوس MCX152V آورده شده است که به شما کمک می‌کند تا فرآیند نصب و اتصال این کنترلر را به درستی انجام دهید. این نمودار شامل اطلاعات دقیق در مورد نحوه اتصال پورت‌های CANbus، MODbus، و ورودی/خروجی‌های آنالوگ و دیجیتال است. استفاده از این نمودار برای اطمینان از عملکرد صحیح سیستم ضروری است. توجه داشته باشید که اگر در نظر دارید که از این نقشه استفاده کنید می‌بایست خروجی و ورودی های کنترلر را نیز برا اساس همین نقشه تعریف کنید.
